苏州CA888亚洲城光电科技有限公司设计供应的光纤反射镜，工作波长：780-1650nm多系列可选，具有低插入损耗，尺寸紧凑，高稳定性等特点，主要应用于光纤放大器、密波分复用系统、光纤仪器、光纤传感应用等。
品牌：Bonphot
特点：高性价比、高稳定性
|
参数规格 |
单位 |
OFM-光纤反射镜 |
||||
|
工作波长 |
nm |
780， 850 |
980， 1030， 1064 |
1310， 1480 |
1550， 1580 |
1600， 1650 |
|
工作带宽 |
nm |
±30 |
±30 |
±30 |
±30 |
±30 |
|
插入损耗IL |
dB |
≤1.0 (Typ. 0.8) |
≤0.8 (Typ. 0.6) |
≤0.6 (Typ. 0.5) |
≤0.6 (Typ. 0.5) |
≤0.6 (Typ. 0.5) |
|
偏振相关损耗PDL |
dB |
≤0.10 |
≤0.10 |
≤0.10 |
≤0.10 |
≤0.10 |
|
偏振模色散PMD |
ps |
≤0.05 |
≤0.05 |
≤0.05 |
≤0.05 |
≤0.05 |
|
最大输入光功率 |
mW |
≤300 |
≤300 |
≤300 |
≤300 |
≤300 |
|
光纤类型SM |
- |
HI 780 |
HI 1060 |
SMF-28e |
SMF-28e |
SMF-28e |
|
光纤类型PM* |
- |
PM850 |
PM980 |
PM1310 |
PM1550 |
PM1550 |
|
工作波长范围 |
℃ |
-5 ~ +70 |
||||
|
存储温度范围 |
℃ |
-40~ +85 |
||||
|
产品尺寸 |
mm |
Ф5.5x35 ；Ф4.5x25 |
||||
*插入损耗不含接头，包含接头：IL+0.3dB，RL-5dB，ER-2dB。
*保偏版本：慢轴工作，快轴截止。

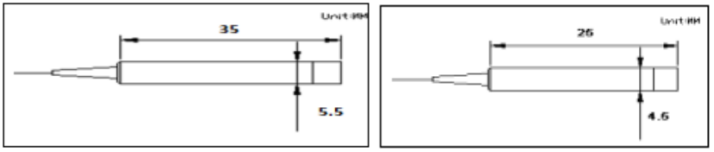

封装尺寸：
产品选型：
|
OFM- |
工作波长 |
尾纤类型 |
封装尺寸 |
尾纤保护 |
尾纤长度 |
接头类型 |
|
OFM=光纤反射镜 |
0780=780nm |
SM=单模 |
35=5.5*35mm |
025=250um |
05=0.5m |
00=裸纤 |
|
|
0850=850nm |
PM=保偏 |
25=4.5*25mm |
090=900um |
10=1.0m |
FA=FC/APC |
|
|
0980=980nm |
|
|
300=3mm |
20=2.0m |
FC=FC/PC |
|
|
1030=1030nm |
|
|
|
50=5.0m |
SA=SC/APC |
|
|
1480=1480nm |
|
|
|
xx=定制 |
SC=SC/PC |
|
|
1550=1550nm |
|
|
|
|
xx=定制 |
|
|
1600=1600nm |
|
|
|
|
|
|
|
1650=1650nm |
|
|
|
|
|
*产品规格如有更新，恕不另行通知。定制信息请联系苏州CA888亚洲城光电科技有限公司相关销售人员确认。
