型号： BPD25R
带宽： 25GHz

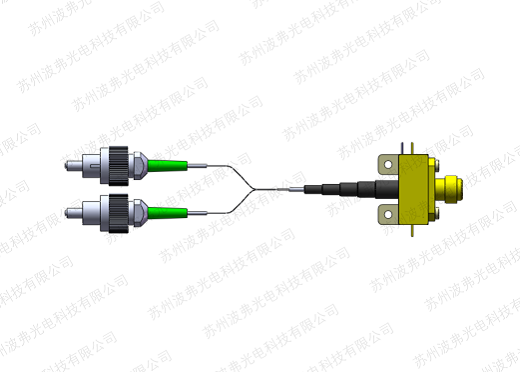

25GHz平衡光电探测器BPD25R
苏州CA888亚洲城光电科技有限公司提供的BPD25R是一款高速高灵敏度InGaAs平衡光电探测/接收模块，集成内偏置电路，±9V供电，适合于多种信号接收应用。
|
参数名称 |
最小值 |
典型值 |
最大值 |
单位 |
|
工作波长范围λ |
1000 |
- |
1650 |
nm |
|
响应度Re |
0.8 |
0.85 |
- |
A/W |
|
3dB带宽f3dB |
25 |
- |
- |
GHz |
|
共模抑制比CMRR |
20 |
25 |
- |
dB |
|
饱和输入光功率[1] |
10 |
- |
- |
dBm |
|
光回波损耗 |
25 |
- |
- |
dB |
|
PD暗电流 |
- |
- |
20 |
nA |
|
注[1]：饱和输入光功率为探测器芯片饱和光功率；测试条件VPD+=5V, VPD-=-5V, λ=1.55μm。联系苏州CA888亚洲城光电科技有限公司获取更多信息。 |
||||
绝对最大值：
|
参数名称 |
|
额定值 |
单位 |
|
贮存温度范围 |
|
-45 ~ +85 |
℃ |
|
工作温度范围 |
|
-40 ~ +70 |
℃ |
|
PD偏置电压 |
VPD+ |
9 |
V |
|
VPD- |
-9 |
V |
|
|
平衡输入光功率 Pin_B |
|
10 |
mW |
|
焊接温度Tp |
|
260（10s） |
℃ |
|
静电放电敏感度ESD |
|
≥250 |
V |
|
光纤最小弯曲半径 |
|
20 |
mm |
典型特性曲线：
|
|
|
|

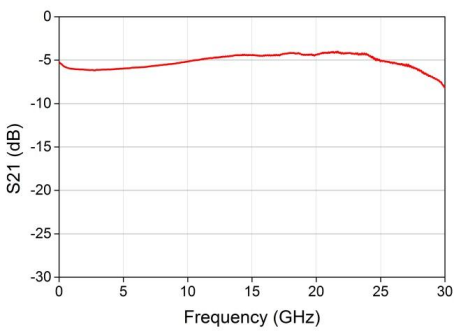

PD+频率响应曲线 |
PD-频率响应曲线 |
订购信息：
BPD25R 25GHz平衡探测器
BPD25R-M 25GHz平衡探测器模块（单电源供电）
注意事项：
注意静电防护（ESD）;开启：先接地后开启电源，上电工作；断电：应先移除光源，再断开电源。联系苏州CA888亚洲城光电科技有限公司获取更多信息。
