ModBox-DER是一台专门设计用于测量1000nm波段高对比度ns光脉冲的动态消光比（DER）的设备。它测量的消光比高达50 dB，脉冲短至5 ns，适用于从单次触发操作到10 kHz重复频率。
ModBox-DER使用法国核机构（French Nuclear Agency technology）为监测兆焦耳激光而开发的技术。它主要应用于超强激光设备。
ModBox-DER是一台专门设计用于测量1000nm波段高对比度ns光脉冲的动态消光比（DER）的设备。它测量的消光比高达50 dB，脉冲短至5 ns，适用于从单次触发操作到10 kHz重复频率。
ModBox-DER使用法国核机构（French Nuclear Agency technology）为监测兆焦耳激光而开发的技术。它主要应用于超强激光设备。
要表征的高对比度脉冲分为两部分：一部分被一个因子强烈衰减，该因子通常是DER的期望值；对于第二部分，使用高消光调制器取回大部分脉冲，只留下基底。然后用相同的高带宽高灵敏度光电探测器测量这两个部分，只需要几dB的动态范围。这种测量原理的主要优点是“自校准”。
光脉冲的峰值功率和噪声功率由相同的高带宽和高灵敏度光电探测器测量。更多信息，联系苏州CA888亚洲城光电科技有限公司。
|

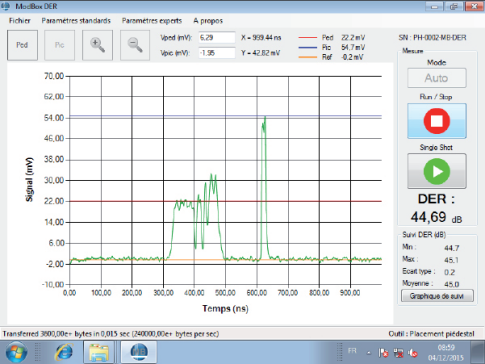

脉冲（Pulse & Pedastal）测试 |

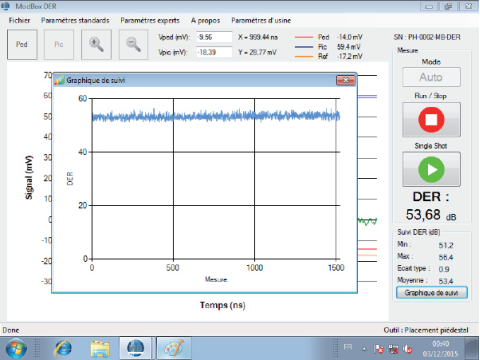

动态消光比（DER）监控 |
|
|
|
|
参数规格 |
最小值 |
典型值 |
最大值 |
单位 |
|
|
|
输入信号 |
|
|
|
波长 |
1030 |
1053 |
1064 |
nm |
|
信号类型 |
|
光脉冲 |
|
- |
|
脉宽 |
5 |
- |
25 |
ns |
|
脉冲重复率 |
单脉冲 |
- |
10 |
kHz |
|
脉冲幅值 |
70 |
- |
450 |
mW |
|
|
|
光学参数 |
|
|
|
DER |
|
自动测试 |
|
- |
|
|
10 |
50 |
55 |
dB |
|
DER监控 |
- |
1week |
- |
- |
|
分辨率 |
- |
0.6 |
- |
ns |
|
测试窗口 |
500n |
- |
2m |
s |
|
脉冲采集率 |
- |
0.5 |
- |
Hz |
接口、尺寸和合规性：
|
接口 |
|
|||
|
参数规格 |
符号 |
最小值 |
最大值 |
单位 |
|
连接&端口 |
标准USB2.0鼠标，键盘，USB；以太网口（远程控制） |
|||
|
操作系统 |
Windows 7 |
|||
|
显示器 |
8.1英寸触摸屏 |
|||
产品选型：
|
ModBox-DER-XXnm-YY-ZZ |
||
|
DER= |
动态消光比/ Dynamic Extinction Ratio |
|
|
XXnm= |
1030nm，1053nm，1064nm |
|
|
YY = |
光输入连接器 |
FA=FC/APC；FC=FC/UPC；SC=SC/UPC；SA=SC/APC |
|
ZZ = |
光输出连接器 |
FA=FC/APC；FC=FC/UPC；SC=SC/UPC；SA=SC/APC |
