针对基于先进光学差分相移键控(DPSK)解调的下一代40Gb/s系统，40Gb/s集成DPSK接收器(DPSK Rx)将输入的DPSK光信号解调为一对差分（幅度）调制射频 在紧凑型封装中以高达43Gb/s的数据速率输出。
针对基于先进光学差分相移键控(DPSK)解调的下一代40Gb/s系统，Optoplex的40Gb/s集成DPSK接收器(DPSK Rx)将输入的DPSK光信号解调为一对差分（幅度）调制射频 在紧凑型封装中以高达43Gb/s的数据速率输出。
与传统的调幅光信号相比，调相光信号提供了更好的色散性能，因为载波光始终保持打开状态，从而避免了传输链路中与强度相关的非线性效应，从而延长了传输距离。

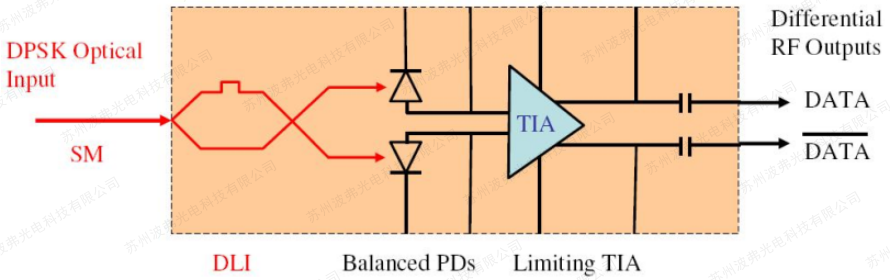

集成的DPSK接收器将延迟线干涉仪(DLI)与平衡接收器相结合，以在蝶形封装中实现紧凑的尺寸。与分立元件相比，集成接收器将来自DLI的光输出直接耦合到平衡光电探测器，除了消除光纤路由和匹配之外，还可以减少插入损耗和低通道偏移。
DLI解调器基于Optoplex专有的、正在申请专利的自由空间微光学器件，通过它，输入的相位调制光信号被转换为一对差分、幅度调制光信号，以供平衡光电探测器检测。由于其独特的材料和设计，DLI在插入损耗和相位误差方面表现出高度的非热行为。平衡光电探测器的射频输出通过限幅TIA进一步放大。作为可选功能，带有PD和/或3dB衰减（在一个臂上）的监控输入抽头也可以集成到封装中。
Optoplex的40Gb/s集成DPSK接收器可以配置为不同的FSR，例如43GHz、50GHz、57GHz或其他。

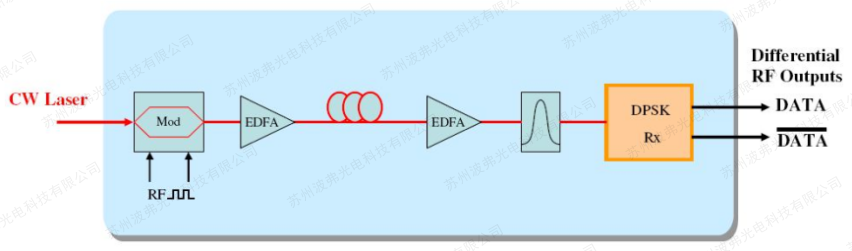

结构参考
|
参数 |
单位 |
规格指标1 |
|
波长范围 (C-band) |
nm |
1520 -1570 |
|
FSR范围 (typical)2 |
GHz |
21.5, 25, 33.3, 43, 50, 57, 65, 66.7 |
|
温度相关频移 |
GHz |
< 10 |
|
消光比 |
dB |
> 16 |
|
Skew |
ps |
< 1.0 |
|
相位可调范围 |
FSR |
> 1.5 |
|
偏振相关频移 |
deg |
< 5 |
|
差分转环增益 |
V/W |
> 1500 |
|
差分输出眼图幅值 |
mVpp |
550 |
|
DC灵敏度 @ Optimum DLI Phase |
A/W |
> 0.2 |
|
光输入功率范围 |
dBm |
-6 to +8 |
|
偏振相关损耗PDL |
dB |
< 0.6 |
|
光回损ORL |
dB |
> 27 |
|
比特率 (NRZ-DPSK) |
Gbps |
43 |
|
O-E带宽 (S21 3dB截止频率) |
GHz |
> 28 |
|
光电二极管暗电流 (per PD) |
nA |
< 100 |
|
电回损ERL (S22) |
dB |
-10 (DC-20GHz) ； -4 (20-45GHz) |
|
放大器电源 |
V |
-5.2 |
|
电源功耗 |
W |
< 1.5 |
|
相位调谐速度 |
s |
< 1 |
|
OSNR性能 |
dB |
20 |
|
封装尺寸 (不含凸起*) |
mm |
50 x 30 x 7.5 |
|
更多产品信息、需求信息，联系苏州CA888亚洲城光电科技有限公司相关销售人员。 |
||
注：1.在规定的光谱和工作温度范围以及所有偏振状态。
可根据要求提供其他FSR。
