法国iXblue于2022年初最新推出的定制化DC耦合铌酸锂相位调制器，工作波长：1520-1590nm，具有低插损、集成偏振器、DC耦合、高射频输入功率（+33dBm）等特点。
特点：
工作波长：1520-1590nm
带宽：10GHz
低插损：＜3dB
集成偏振器
DC耦合
主要产品技术参数：
|
MPZ-LN-10-00-P-P-FA-FA-LIL-POL-DCC |
||||
|
电学性能 |
||||
|
参数规格 |
单位 |
Min |
Typ |
Max |
|
电光带宽S21 @-3 dB (from 2 GHz) |
GHz |
10 |
12 |
- |
|
电回损S11 0 - 10 GHz |
dB |
- |
-17 |
-13 |
|
RF半波电压Vπ@ 50 kHz |
V |
- |
4 |
5 |
|
RF半波电压Vπ@ 10 GHz |
V |
- |
6 |
7 |
|
DC偏置半波电压Vπ |
V |
- |
3.3 |
6 |
|
S21纹波 |
dB |
- |
0.5 |
1 |
|
RF端口负载匹配 |
Ω |
- |
50 |
- |
|
光学性能 |
||||
|
工作波长范围 |
nm |
1520 |
1550 |
1590 |
|
插入损耗(不含连接器 (1)) |
dB |
- |
2.5 |
3 |
|
光回损 |
dB |
-40 |
-45 |
- |
|
偏振器 |
- |
Embedded |
||
|
接口类型 |
||||
|
输入/输入光纤 |
Corning PM 15-U25D: 1.5米, 套管: 900 µm |
|||
|
封装尺寸 |
85 x 15 x 9.65 mm3 |
|||
|
输入RF连接器(2) |
Female K |
|||
|
DC偏置 |
PIN – Feed through |
|||
|
光连接器（输入/输出） |
FC/APC (偏振对齐慢轴) |
|||
|
工作温度 |
||||
|
工作温度范围 |
0℃~+70℃ |
|||
|
存储温度范围 |
-40℃~+85℃ |
|||
|
绝对最大值 |
||||
|
最大输入射频功率(CW模式) |
+33 dBm |
|||
|
DC偏置电压范围 |
-15 V to +15 V |
|||
|
最大输入光功率(CW模式) |
+20 dBm |
|||
|
更多产品信息、需求信息，联系苏州CA888亚洲城光电科技有限公司相关销售人员获取。 |
||||
所有规格均在 25°C、1550 nm 下给出。 根据内部规范 SP-0239-PR-02。
(1)：考虑每个 FC/APC 光连接器的额外损耗高达 0.25 dB。
(2)：在 RF 输入端可能需要一个 DC 模块，以避免直流电压从 Vbias 中流出。

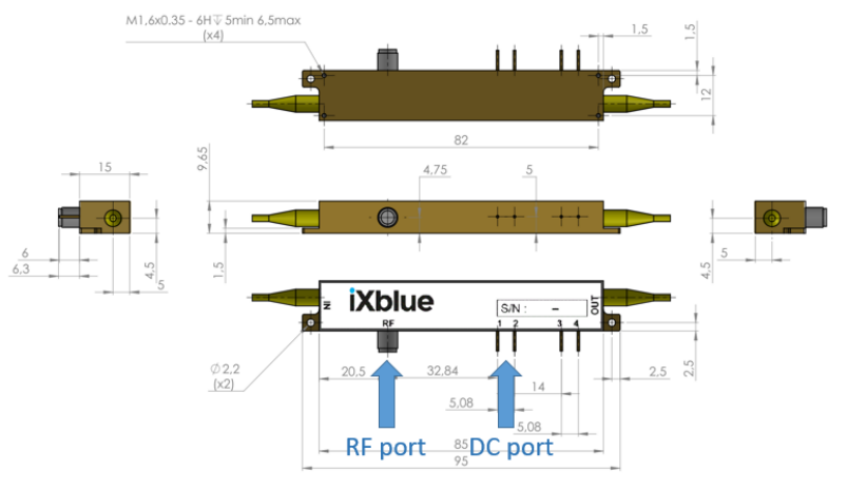

产品尺寸图/MPZ-LN-10-00-P-P-FA-FA-LIL-POL-DCC
